Astucciatrice Automatica mod. AS220

Astucciatrice automatica Astucciatrice automatica

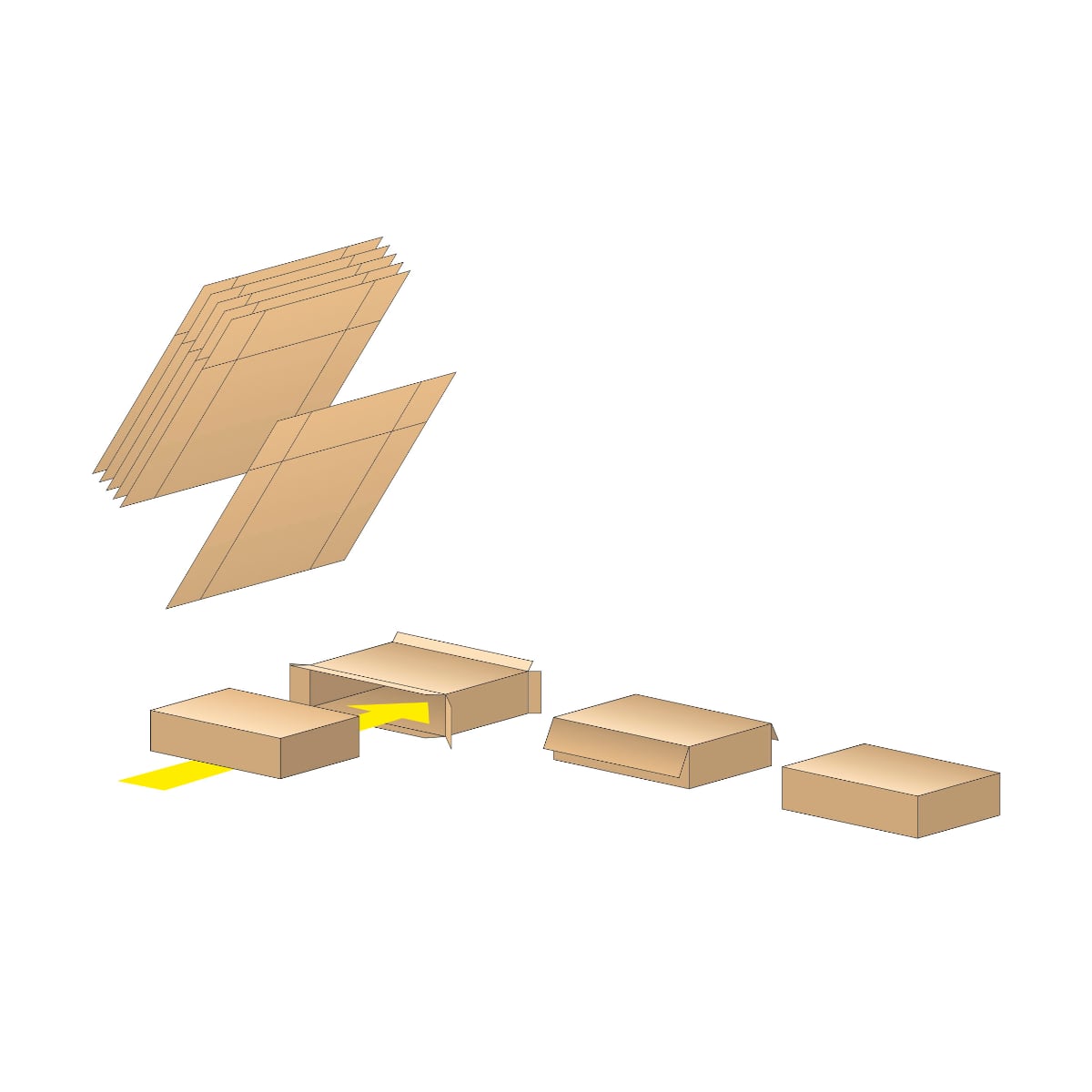

L’astucciatrice orizzontale AS 220, forma, riempie e chiude in modo automatico una scatola partendo da una fustella preincollata. Si compone principalmente di un trasportatore a cassetti a moto intermittente per il prodotto da inscatolare, di un magazzino astucci, di un secondo trasportatore scatole con dispositivi di introduzione prodotto, di piegamento e chiusura dei lembi. L' inserimento del prodotto nelle tasche di alimentazione può essere effettuato dall'operatore oppure in modo automatico tramite sincronizzatore.

La maggior parte dei gruppi che compongono la macchina è regolabile, per cui sono necessari solo alcuni particolari per un eventuale cambio formato.


Descrizione

  • Funzionamento meccanico e pneumatico
  • Struttura in acciaio verniciato
  • Trasportatore di alimentazione  con a tazze regolabili
  • Trasportatore astucci con spintori regolabili
  • Magazzino astucci con dispositivo compattatore
  • Allarme basso livello astucci nel magazzino
  • Allarme astuccio non aperto
  • Prelevamento astucci tramite braccio a ventose con sistema Venturi
  • Braccio di introduzione del prodotto nell'astuccio dotato di sistema di sicurezza
  • Dispositivo mobile apertura falde per facilitare l’introduzione del prodotto
  • Controllo assenza prodotto, assenza astuccio
  • Chiusura astucci con colla a caldo mediante estrusore oppure ad incastro
  • Cambio formato tramite volantini ed indici graduati
  • Parti in contatto col prodotto in acciaio INOX AISI 304
  • Protezioni perimetrali antinfortunistiche in rete “TEC” a normativa vigente
  • Macchina a marchio CE
